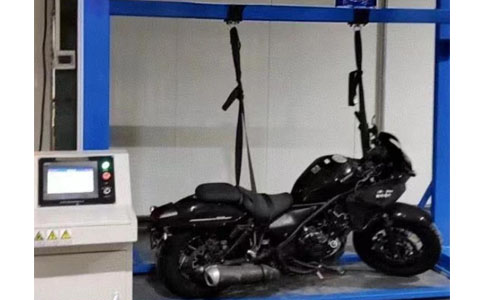

山地摩托車跌落試驗機

一、產品介紹：

山地摩托車跌落試驗機是用于模擬山東摩托車在不同高度和條件下跌落的實際工況，對摩托車整車的抗沖擊性能、結構穩定性以及相關零部件的可靠性進行測試。設備嚴格按照相關標準設計制作，以確保能準確模擬真實跌落廠家，為產品研發和質量檢測提供有效依據。

二、技術參數：

1.跌落高度：200mm-1500mm;

2.跌落空間：2.8*1.5米根據實際需求定制

3.跌落方式：電動+電磁鐵

4.跌落次數：1-999999可設置

5.負載：400KG

6.主要電器元器件采用知名品牌

7.控制方式：PLC程序全自動控制

8.顯示方式：10寸大觸摸屏顯示

9獨立中央控制箱，方便操作，保證電器的耐用性和安全性能

10.跌落速度：0-20次/分鐘可調

11.電源：220V,50HZ

三、設備的結構組成：

 （一）跌落平臺

框架結構：采用高強度槽鋼焊接而成的框架結構，確保平臺具有足夠的強度和剛度，能夠承受跌落過程中的沖擊力。

緩沖裝置：在平臺表面安裝橡膠緩沖墊，以減少摩托車跌落時的沖擊力對設備的損傷，同時避免因沖擊力過大對摩托車造成額外的非預期損傷，影響測試結果。

（二）提升機構

電動葫蘆：選用合適的電動葫蘆，通過鋼絲繩與摩托車懸掛裝置連接，實現摩托車的提升。電動葫蘆應具備可靠的制動裝置，防止提升過程中出現意外滑落。

導向裝置：設置導向滑輪，保證鋼絲繩在提升過程中的垂直度，防止鋼絲繩晃動，確保摩托車平穩提升到設定高度。

（三）釋放機構

電磁鐵裝置：采用強力電磁鐵，安裝在與摩托車懸掛裝置相對應的合適位置。當需要釋放摩托車時，電磁鐵斷電，解除對摩托車的固定，實現摩托車自由跌落。

安全鎖定裝置：在電磁鐵釋放前，設置安全鎖定裝置，確保摩托車在提升過程中的穩定性。當提升到預定高度后，通過 PLC 控制安全鎖定裝置自動解除，再由電磁鐵觸發釋放動作。

（四）電氣控制系統

PLC 控制系統：以 PLC 為核心，負責接收觸摸屏的操作指令，控制電動葫蘆的運行、電磁鐵的釋放以及數據的采集和記錄。通過編寫特定的控制程序，實現各種跌落模式的設定和自動化運行。

傳感器：配備高度傳感器，實時監測摩托車的跌落高度，并將反饋信號傳遞給 PLC，確保跌落高度的精確控制。同時，在跌落平臺上設置沖擊力傳感器，用于測量摩托車跌落時的沖擊力，為測試數據的分析提供依據。

觸摸屏操作界面：10 寸觸摸屏作為操作人員與設備之間的交互界面，可方便地進行高度設定、次數設定、運行模式選擇、啟動和停止操作等。同時，能夠實時顯示運行狀態、故障報警等信息。

四、山地摩托車跌落試驗機操作步驟：

1、準備工作

將山地摩托車牢固地安裝在懸掛裝置上，并確保安裝穩固。

檢查設備的電氣連接、機械結構是否正常，確保各部件處于良好狀態。

根據試驗要求，在觸摸屏上設置跌落高度、次數等參數。

2、試驗過程

啟動設備，PLC 控制電動葫蘆將摩托車提升到設定的高度。

高度傳感器實時反饋高度信息，當達到設定高度后，PLC 控制電磁鐵進行釋放操作，摩托車自由跌落至平臺。

傳感器記錄摩托車跌落時的沖擊力等數據，并將數據傳遞給 PLC 進行處理和分析。

每完成一次跌落，PLC 自動計數，當達到設定的跌落次數后，設備停止運行，并給出提示信號。

3、試驗后處理

關閉設備電源，拆卸摩托車，檢查摩托車和各零部件的損壞情況。

對采集到的試驗數據進行分析和處理，生成試驗報告。
