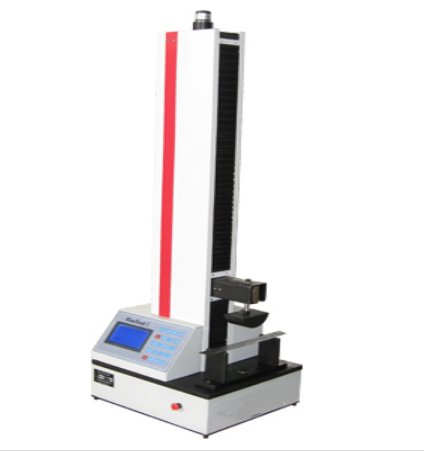

陶瓷膠粘劑橫向變形測試儀 LDS-100



一、產品簡介： 陶瓷膠粘劑橫向變形測試儀是根據國標JC/T547-2005《陶瓷墻地磚膠粘劑》中的膠粘劑橫向變形試驗方法， JC/T1004-2006《陶瓷墻地磚填縫劑》中的附錄B水泥基填縫劑橫向變形試驗方法等而設計的試驗機。

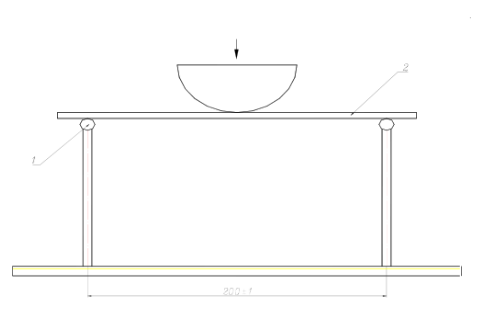

                                                                                                     示意圖


 本機由控制系統通過設備控制器，經調速系統控制伺服電機轉動，經減速系統減速后，通過精密滾珠絲杠副帶橫梁上升、下降，完成對陶瓷墻地磚 膠粘劑的橫向變形測試，可以顯示橫向變形和壓力，查詢20組試驗數據和試驗曲線，無污染、噪音低，效率高，具有較 寬的調速范圍。


一、技術指標：
1、最大試驗力： 100N(其他50N、200N、500N可選)
2、測 量 范 圍： 2%－100 %F.S
3、試驗力分辨率： 0.01N
4、 試驗機精度級別：1級
5、 試驗力準確度： 優于示值的±1%
6、 位 移 測 量： 分辨率為0.01mm
7、調 速 范 圍： 1-500mm/min連續可調
8、 試 驗 空 間： 大于600mm
9、主 機 尺 寸： 400×360×1350mm
10、重量： 約100kg
11、工作環境：室溫～45℃，濕度20%～80%，無強磁場和振動


二、功能及特點：
1. 主機為單臂落地式結構，機架剛度大、精度高、使用壽命長。
2.  傳動部分采用同步齒形帶、高精度滾珠絲杠副傳動，傳動平穩、精度高、噪音低，傳動效率高。
3. 液晶控制器和調速系統為公司自行研制開發，具有性能穩定可靠，抗干擾能力強，調速范圍廣等特點，調速范圍可達1 ～500mm/min，無級調速。
4.  液晶顯示器采用觸摸健操作方式，液晶顯示屏幕大，操作簡單，使用方便。可以實時顯示試驗力、拉伸速度、橫向變 形，并有最大試驗力保持功能，自動數據查詢、存儲、曲線等功能。
5.  液晶顯示屏克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。
6. 主機具有過載保護和上下機械限位等功能，控制系統還有過流、過壓等保護功能，使用安全可靠。


五、主要配置
1、100N負荷傳感器 1只
2. 液晶控制器 1套
3. 光電編碼器 1只
4. 滾珠絲杠 1副
5. 控制電機 1套
6. 電機驅動器 1套
7. 減速系統 1臺
8. 橫向變形測試專用夾具 1套
9. 技術資料 1套 （使用說明書、裝箱單、合格證明書）


六、質量保證 售后服務
設備質保期為正式交貨之日起一年，在質保期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類 零件損壞，及時免費更換。質保期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任 務。
