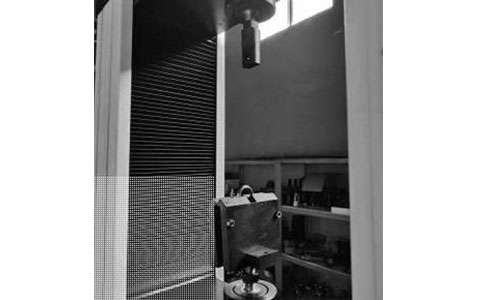

掛鎖拉伸剪切試驗機

一、產品介紹：

掛鎖拉伸剪切試驗機是一種專門用于測試掛鎖（如門鎖、箱包鎖等）在拉伸和剪切力作用下性能的專用設備。它主要用于評估掛鎖的機械強度、耐用性及安全性，確保其在實際使用中能承受外力作用而不易損壞或失效。

執行標準：

QB/T1918-2011《掛鎖》

GB/T8380-2007《掛鎖通用技術條件》

二、主要功能及測試項目：

拉伸測試：模擬掛鎖在受到軸向拉力（如被強行拉扯）時承受能力，測量其最大抗拉強度，變形量或斷裂點。

剪切測試：檢測掛鎖在橫向剪切力（如鎖梁受到側向壓力）下的抗剪切性能，評估鎖體或鎖梁的剛性及抗變形能力。

綜合力學性能測試：可結合動態或靜態載荷，測試掛鎖的疲勞壽命，彈性模量等參數。

三、技術參數：

試驗力：20kN

試驗力測量范圍：0-20kN

試驗力準確度：±0.5%

變形分辨力：0.01mm

位移測量精度：0.01mm

橫梁位移速度：0.05mm/min--300mm/min無級調速

速度精度：±1%

試驗速度：0-15mm/min

鎖梁抗拉力范圍：0.68-11.76kn

試驗空間： 寬度大于600mm; 壓縮空間大于1000mm

橫梁移動行程(不含夾具) ：1400mm

四、功能特點:

1、主機采用高鋼度門式框架結構,強度高、變形小;

2、采用進口高精度滾珠絲杠,傳動高效平穩;

3、傳動部分采用圓弧齒同步帶傳動,傳動過程中雙向無間隙;

4、采用交流伺服電機及驅動系統,確保傳動平穩,力矩穩定,具有過流、過壓、過載等保護裝置,調速比可大1:100000;

5、夾具經特殊設計,夾持牢固,操作方便,無鉗口滑移現象;

6、特殊工藝保證試驗機同軸度,很好的消除了不規則試樣對傳感器的影響。

五、結構組成

主機框架：通常由高強度鋼材制成，具有良好的剛性和穩定性，能夠承受測試過程中產生的較大作用力，確保測試數據的準確性。

加載系統：包括電機、絲杠、液壓泵、液壓缸等部件，負責產生和控制拉伸或剪切力的大小。電機提供動力，絲杠將旋轉運動轉化為直線運動，實現加載；液壓系統則通過液壓油的壓力推動活塞產生加載力，其加載平穩且能夠提供較大的力值。

夾具裝置：專門設計用于固定掛鎖，根據掛鎖的不同形狀和尺寸，配備多種可更換的夾具，確保在測試過程中掛鎖能夠牢固地固定在試驗機上，且受力均勻。

測量系統：包含力傳感器、位移傳感器等。力傳感器用于精確測量施加在掛鎖上的拉伸力或剪切力大小，位移傳感器則測量掛鎖在受力過程中的變形量，這些數據將實時傳輸到控制系統進行顯示和分析。

控制系統：操作人員通過控制系統設定試驗參數，如加載速度、目標力值等。控制系統根據設定參數控制加載系統的運行，并實時采集和處理測量系統的數據，顯示試驗曲線（如力 - 位移曲線），試驗結束后還能對數據進行存儲、分析和打印報告。
